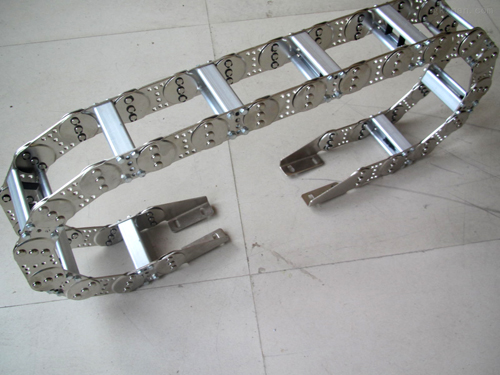

TLG鋼鋁拖鏈與一般的拖鏈不同，它可通過固定的鋁型材滿足不同要求的需要，支撐板可根據使用者的要求生產，牢固的結構使支撐板寬或達 1200mm，在最高速度和行程速度下，拖鏈的內部分隔無懈可擊，并保證使電纜達到最佳保護。TLG鋁合金型是解決較大鋼鏈的唯一的解決辦法。
TLG型鋼制拖鏈其使用行程最大為32米。適用于所有傳動方式。可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。
拖鏈的支撐板寬度為150mm至600mm，孔與孔之間的間隔量為5mm。鏈板的高度，也就是支撐板的高度，是由電纜最大直徑?jīng)Q定的，機床最大限度運轉時，如拖鏈的寬度超過300mm，拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據所給表格選擇50-600mm，行程小的可相應選擇較小的半徑

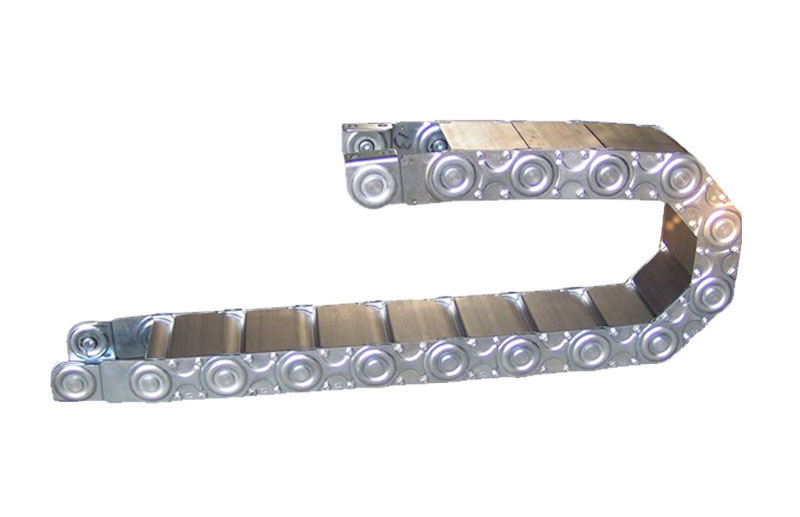

TLG全封閉鋼鋁拖鏈主體是由鏈扳(優質鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高,鋼性好不變形，安裝方便，使用可靠,易拆裝，尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形,不下垂。
鋼鋁拖鏈每二節鏈板提供一條支撐板，訂貨參數：10A/20A/30A/40A/50A，10B/20B/30B40B/50B
LG20A：200x2100/200“h”或LGB 20B
鋼鋁拖鏈介紹
鋼鋁拖鏈一般應用在機床等機械的電纜、油管、氣管、水管、風管上，對電纜、油管、氣管、水管、風管起牽引和保護作用。按連接板和樣式分為幾個類別，每個類品又有多個型號！鋼鋁拖鏈（不銹鋼鋁拖鏈、全自動鋼鋁拖鏈、新型鋼鋁拖鏈、半封閉鋼鋁拖鏈)

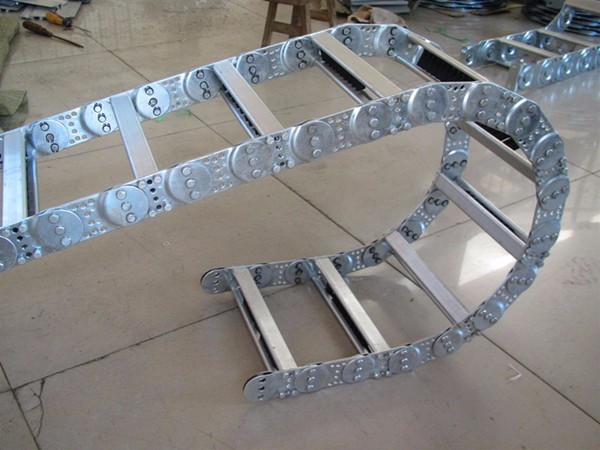

TLG鋼鋁拖鏈構成
鋼鋁拖鏈 的主體是由鏈板(采用優質鋼板經淬火后再拋光鍍鉻/鍍鋅/噴塑處理)、支撐板(擠拉鋁合金)、軸銷(合金鋼)等部件組成．使電纜或橡膠管與拖鏈之間不產生扭曲變形，鏈板經鍍鉻處理外形效果新穎，結構合理，靈巧強度高，該產品鋼性好，不變形．安裝方便，使用可靠，易拆裝，不下垂．由于本產品外形精美，可在較大程度上增強機床設備的整體藝術美觀效果，增強我國機床，機械設備在國際市場的競爭能力。
TLG鋼鋁拖鏈規格
有TL45、TL65、TL95、TL125、TL180、TL225、TL250型，拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。

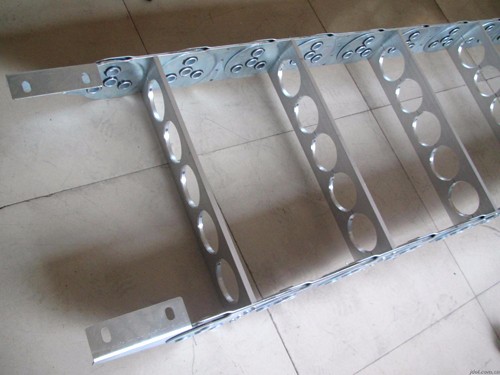

有三種支撐板的形式
（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式
（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時。可選用支撐板——分開式
（3）安裝管纜的規格品種較多時，可選用支撐板——框架式
TLG鋼鋁拖鏈設計參數
鋼鋁拖鏈的材質：冷軋鋼和不銹鋼。拖鏈的型號、拖鏈的總寬、拖鏈的長、支撐板的型式、支撐板內置孔的大小、拖鏈的彎曲半經
鋼鋁拖鏈特點
適用于所有的傳動方式，可隨意加長和縮短。TLG型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置長度大，支撐板可依顧客需要制作，使用于工作母機，移動機械等．此外，可通過改變銷軸獲得改變彎曲半徑．
TLG和TL型鋼鋁拖鏈使用事項：
1.TLG和TL型鋼鋁拖鏈其使用行程最大為40米，適用于所有傳動方式。可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的10倍，行程小的可相應選擇較小的半徑.
2.鋼鋁拖鏈拖鏈的支撐板寬度為150mm至800mm, 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜最大直徑?jīng)Q定的.
3.機床做最大限度運轉時，如鋼制拖鏈的寬度超過300mm,拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
